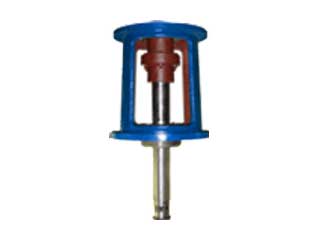

TJA新型機架

TJA新型機架

TJA新型機架TJA型單支點機架主要參數及尺寸

機架型號
減速機型號
輸入端接口
輸出端接口
D5
D6
D7
H1
H2
H3
H4
D
D1
D2(H9)
h1
h2
n-d1
D3
D4
n-d2
h3
TJA0
B0
190
160
140
16
5
4-12
250
210
3-12
16
115
45
30
260
200
34
70
TJA1
B1
230
200
170
16
5
6-12
290
260
4-12
16
115
45
35
310
200
57
100
TJA2
B2
260
230
200
20
6
6-12
345
300
3-18
20
115
50
45
350
200
57
100
TJA3
B3
340
310
270
22
6
6-13.5
460
400
4-20
22
160
60
55
440
250
77
100
TJA4
B4
400
260
320
       (316)
22
7
8-15
580
530
6-20
22
160
75
70
521
250
87
130
TJA5
B5
490
450
400
25
7
12-18
600
550
8-22
28
240
100
90
540
300
107
170
TJA6
B6
580
520
320
       (316)
28
10
12-22
600
560
12-22
30
250
110
100
624
350
100
200
TJA7
B7
650
590
520
30
12
12-22
700
650
12-22
30
275
120
110
724
400
142
200
TJA8
B8
880
800
680
30
12
12-37
880
810
20-27
37
310
140
130
818
450
202
225

注:圖中所注“H2”僅與本樣本BLD系列件速機相配,如選用其他型號或其他廠家減速機,“H2”需另行計算。

2、Ⅰ型為夾殼式聯軸器聯接

3、Ⅱ型為JA型聯軸器聯接

4、如用戶對輸出軸長度有特殊要求,請在訂貨時說明
